3B yazıcı ile hobi işlerimizi yapabileceğimiz masa tipi dokupaj testeresi nasıl yapılır?
Bu tip testere makineleri yüksek hızlarda çalışırken çok fazla titreşim yaratabilir. Bu yüzden düşük hızlı ama güçlü bir motor kullanmayı tercih ettim. İdeal motor hızı maksimum 3000 Rpm’dir. Ancak 6000 Rpm’ye kadar motorlar da kullanılabilir. Daha düşük akımla güç üretebildiği için 24V motoru tercih ettim. İsterseniz 12V motor da kullanabilrsiniz. Yeterli performansı sağlayacaktır.
Gerekli Malzemeler:
DC 775 Motor 24V (ideal motor devri 3000 rpm. Maksimum 6000 RPM kullanılabilir): https://s.click.aliexpress.com/e/_Dd4yljJ
Rulman 8X22X7 (608): https://s.click.aliexpress.com/e/_DBoGMux
Ball bearing 3x6x2.5mm (673ZZ)(2pcs): https://s.click.aliexpress.com/e/_Dc6qXBR
60T ve 20T GT2 kasnak (B8 W6 60T) and B5 W6 20T) : https://s.click.aliexpress.com/e/_DeKE9Kx VEYA https://s.click.aliexpress.com/e/_DefRQ
LM8UU Linear Rulman: https://s.click.aliexpress.com/e/_DEga1il
2GT-200 Zamanlama kayışı: https://s.click.aliexpress.com/e/_DesJK6n OR https://s.click.aliexpress.com/e/_DlPM9cn
8mm x 100mm çelik mil (3 adet): https://s.click.aliexpress.com/e/_DFWZTCn
Power Supply 24V (5A veya 6A) : https://s.click.aliexpress.com/e/_DBP9Syb OR https://s.click.aliexpress.com/e/_DEvVCh5
Silikone kablo (14AWG): https://s.click.aliexpress.com/e/_DE2EapN
XT60 konnektör: https://s.click.aliexpress.com/e/_DeFsIGx
Vidalar (M2.2-2.3) : https://s.click.aliexpress.com/e/_DDgkdm3 OR https://s.click.aliexpress.com/e/_Dkj7J3V OR https://s.click.aliexpress.com/e/_DmbTmCF
M3 vidalar : https://s.click.aliexpress.com/e/_DCB0FK3
Somunlar: https://s.click.aliexpress.com/e/_DEp0goV
Pullar https://s.click.aliexpress.com/e/_DEccl2d
PWM dc motor kontrolcüsü 12 V-40 V 10A:
https://s.click.aliexpress.com/e/_DeIUtgh OR https://s.click.aliexpress.com/e/_Dm5iux7
Pileksiglass (2mm) : https://s.click.aliexpress.com/e/_Dd82Yld
Heat-Shrink: https://s.click.aliexpress.com/e/_DnMQjEj
Silver PLA Filament : https://s.click.aliexpress.com/e/_DCU7Ulr
Foam tape 10mmx5mm : https://s.click.aliexpress.com/e/_DldBPSd
Threadlocker : https://s.click.aliexpress.com/e/_DBW6PCZ
STL Files For 3D Printers: https://www.printables.com/model/1071450-scroll-saw
Eğer projelerimi beğeniyorsanız ve desteklemek istiyorsanız.. PATREON: patreon.com/KNDYP
Veya Youtube Kanalıma Katılabilirsiniz..: https://www.youtube.com/channel/UCgjJGE17yfovAvWUzEJFENA/join
Vidalar:
4 Adet M2x8 mm
1 Adet M3x18 mm
1 Adet M3x25 mm
3 Adet M3x12mm
2 Adet M4x8 mm
5 Adet M3x35 mm
2 Adet M4x30 mm
4 Adet M2.2×6 mm
1 Adet M2.2×13 mm
3 Adet M2.2×9.5 mm
Somunlar:
6 Adet M3
4 Adet M2
2 Adet M4
Pullar:
4 Adet M3
2 Adet M4
2 Adet M8

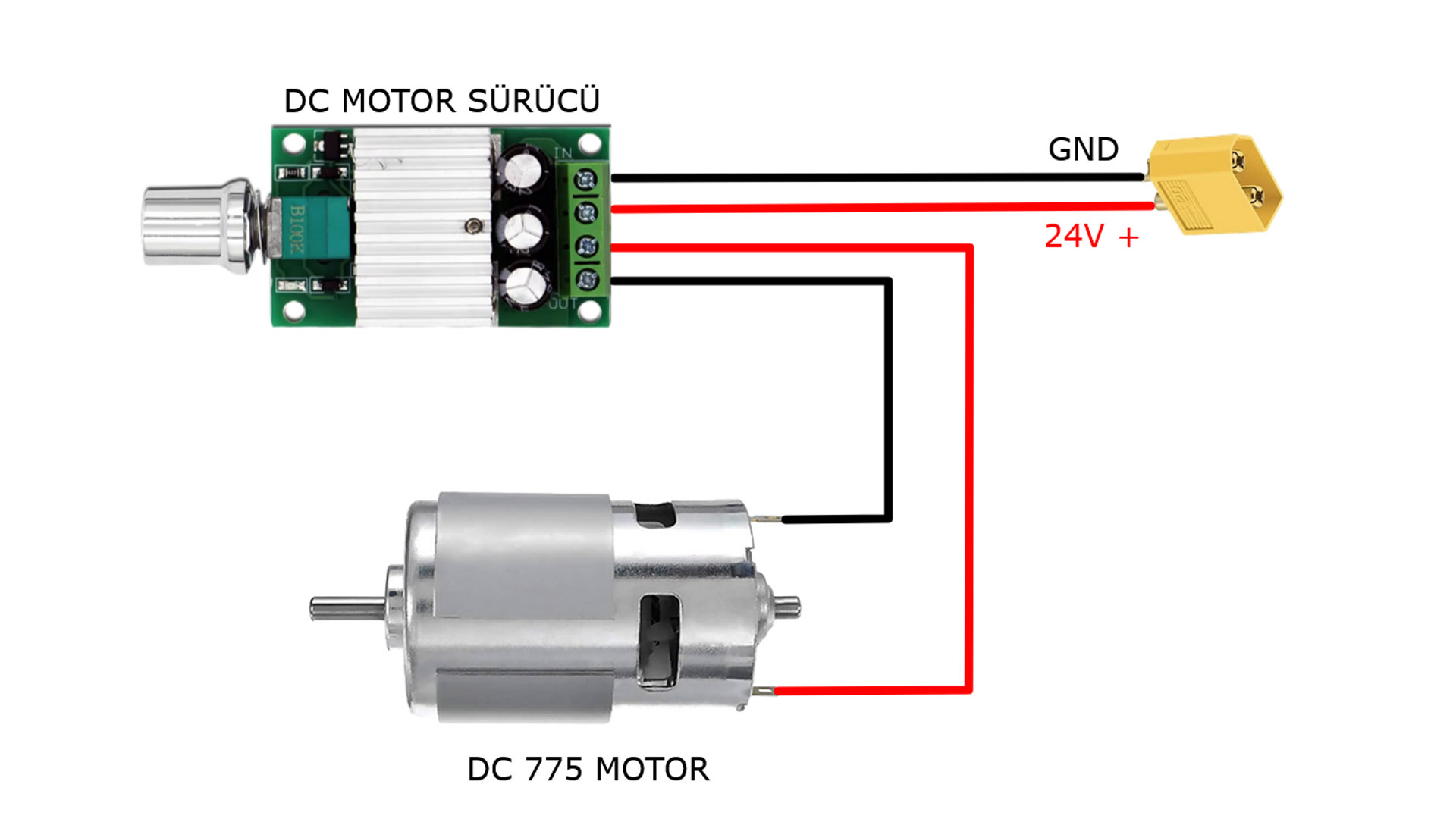

DC Motor – Sürücü Kontrol Bağlantı Şeması:

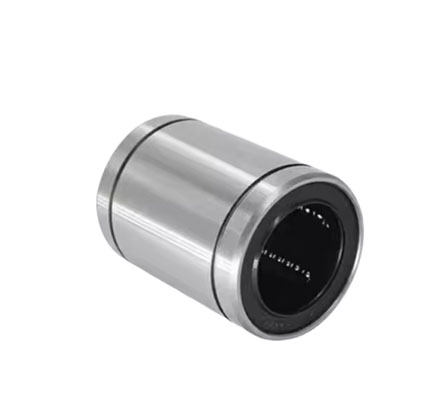

Bazı LM8UU doğrusal rulmanlar diğerlerinden çok az daha büyük boyutlara sahip olabilir. Bu nedenle LM8UU için isteğe bağlı stl dosyaları da listede mevcuttur.
